煤矿用本安型压力记录仪（支架压力红外监测系统，是用于煤矿井下综采支架压力参数监测的智能仪表，是俗称“电脑圆图仪”的组成部分。它具有体积小、操作方便、显示直观、数据处理功能强等特点，输出的报表格式通用性强。它采用了红外无线数据通讯和改进的电池供电系统，大大提高了仪器的使用可靠性和电源的使用寿命，可长期在井下使用，无需维护，是传统的机械式圆图仪的理想替代产品。
煤矿用本安型压力记录仪（支架压力红外监测系统）工作原理及结构

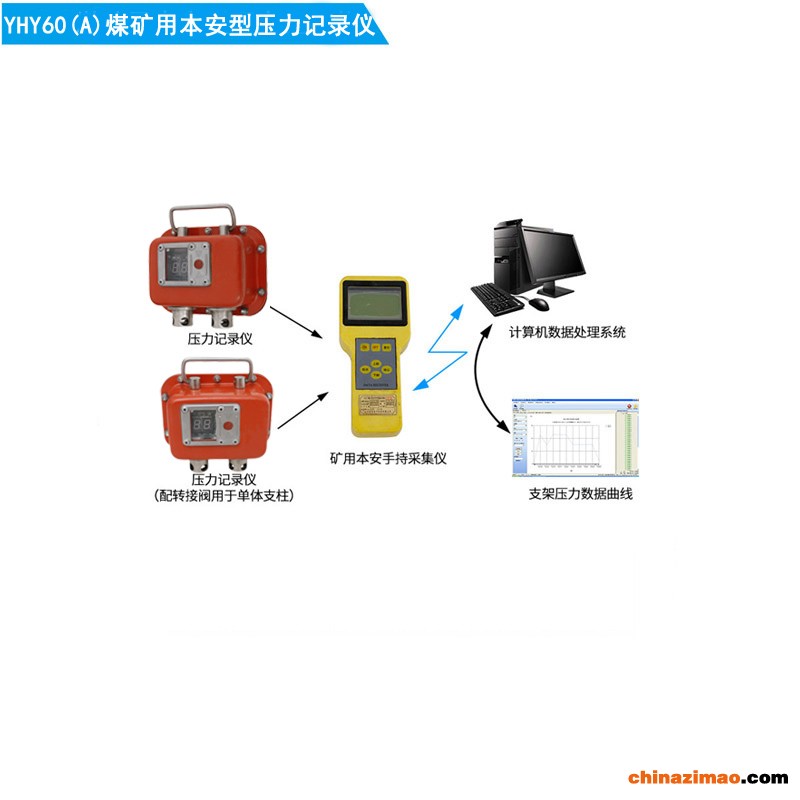

矿用数字压力计、矿用本安手持采集器、计算机数据处理系统三部分组成数字综采压力监测系统.压力计具有两个压力测孔,测量通道数 2点,可同时测量两个测点的压力，并连续记录在压力计内，一个工作面可布置1—16个分机，可使用一台采集器进行采集，采集器携带至井上后通过串口将数据自动地传送到PC计算机处理。压力计可现场通过按键唤醒，同时可增光照唤醒功能，唤醒后显示当前采集压力。
煤矿用本安型压力记录仪（支架压力红外监测系统）操作说明
1、 压力计的安装
压力计可固定在综采支架的顶板下防护较好的位置，被测压力腔的液体通过高压油管引接到压力计的测压孔上。安装方式： 掉挂或固定安装
2、 显示当前压力
显示当前压力可以通过遥控器的显压功能实现，也可以通过压力计上的按钮实现。左边红
灯亮时，显示1号通道的压力（单位：MPa），右边红灯亮时，显示的即为2号通道的压力，5秒后自动关断电源。
3、如果压力机没有被采集仪启动，则显示P-0，如果被采集仪启动，则不显示P-0。
