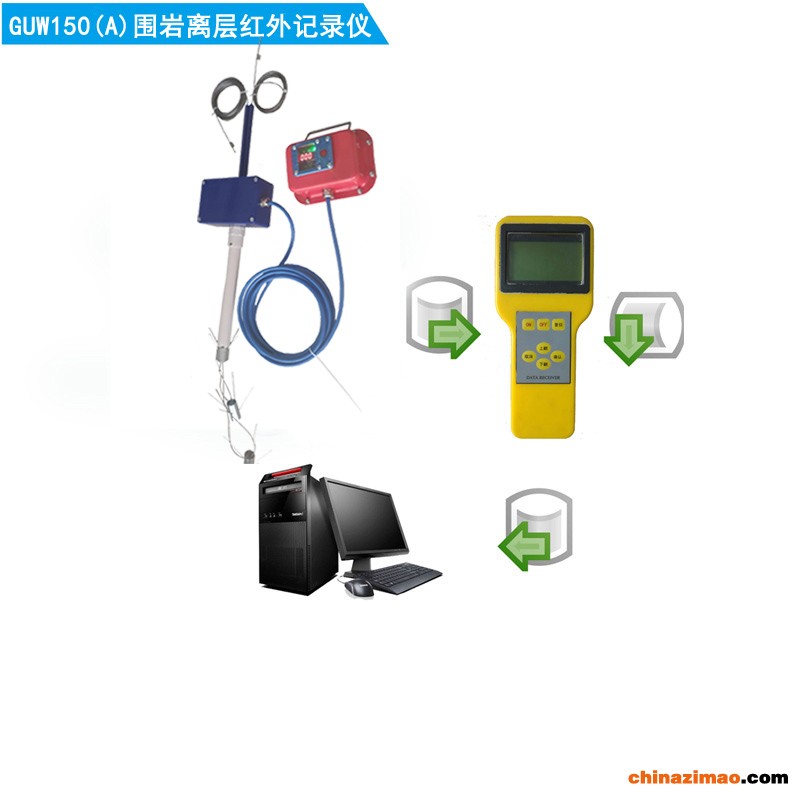

煤矿用本安型数据采集仪与矿用围岩移动传感器(安标编号：MFB130445）配套使用，用于动态位移数据采集。它由单片计算机控制，集数字显示、存储、时钟、数字通讯等多功能为一体，具有体积小、精度高、操作方便、功耗低、携带方便等优点。该采集仪内含具有掉电保护的大容量数据存储器，可检测21个传感器记录的数据，即使断电数据仍可以保存数年。特有的低功耗设计可使用干电池（5 号）供电。
一、GUW150(A)围岩移动传感器采集记录式|围岩离层报警记录仪|顶板离层红外监测系统主要功能
(一) 矿用本安型数据采集仪
1．LCD 点阵液晶显示器，用于显示数据、提示信息、系统信息。
2．轻触式操作键盘，用于输入操作指令。
3．全日历时钟显示，与测量数据自动对应。
4．具有掉电保护的非易失数据存储器，取出电池 数据仍可保存十年。
5．采用可低功耗设计，使用5 号电池供电，可使用3—5 个月。
6．电源自动关断，1分钟无操作自动关闭电源。
7、内置红外通讯接口，具有与计算机通讯功能。
(二) 矿用围岩移动传感器
1．顶板离层检测；
2．数字LED 显示；
3．光控/手动触发显示；
4. 离层量超限报警。
二、 GUW150(A)围岩移动传感器采集记录式|围岩离层报警记录仪|顶板离层红外监测系统主要技术参数
(一) 矿用本安型数据采集仪
1．存储容量： 32KB
2．通讯方式： RS232C （异步）8 位数据 ， 1 位起始位，1 位停止位。
3．防爆标志 ： Exibl
4．电源 ：DC 4.5V （3 节5 号电池）
5．工作电流：通信状态 ：50 mA
非测量状态：20mA
6．重量：300 克
(二) 矿用围岩移动传感器
1. 量程： 0—150 mm
2. 测量范围：0.8—10米
3. 分辨率 0.1 mm
4. 测量精度 1%
5. 显示方式LED
6. 报警 LED 光报警
7. 存储容量： 8KB （30 天数据）
8. 电源： DC3.6V (连 工作2 年)
9. 防爆形式： 本质安全行“Exib1 ”
围岩移动传感器采集记录式|围岩离层报警记录仪|顶板离层红外监测系统安装操作步骤：
1．传感器的安装
围岩移动传感器采用顶板钻孔安装，钻孔的直径Φ27—29mm，两个基点分别安装在不同的深度，基点的安装深度由用户根据现场条件确定。安装方法如图4所示。
安装步骤：
（1）在顶板上打钻孔，一般用风动锚杆钻机打孔，打孔钻头选Φ28mm 为宜。
（2）用安装杆将A、B 两个基点的锚爪推到所需的深度。
（3）将传感器的固定固定管推入钻孔，分别拉紧两个基点的钢丝绳并将紧固螺钉固定。
(4)用传感器按键将传感器校零。
校零方式：先按一下“启动”键，再按住“设置”键不放，当数码管显示5的时候松开手，再按一次“设置”键即可完成校零操作。
注意事项：传感器安装应尽量避开淋水处！
2．显示当前位移量
按下传感器的启动键，显示窗显示当前的位移量（单位：mm），5秒后自动关断电源。
P--1表示深基点的位移量，P--2表示浅基点的位移量。
3. 采集数据，见采集仪的操作。
